东芝推出输出耐压为900 V的小型封装车载光继电器

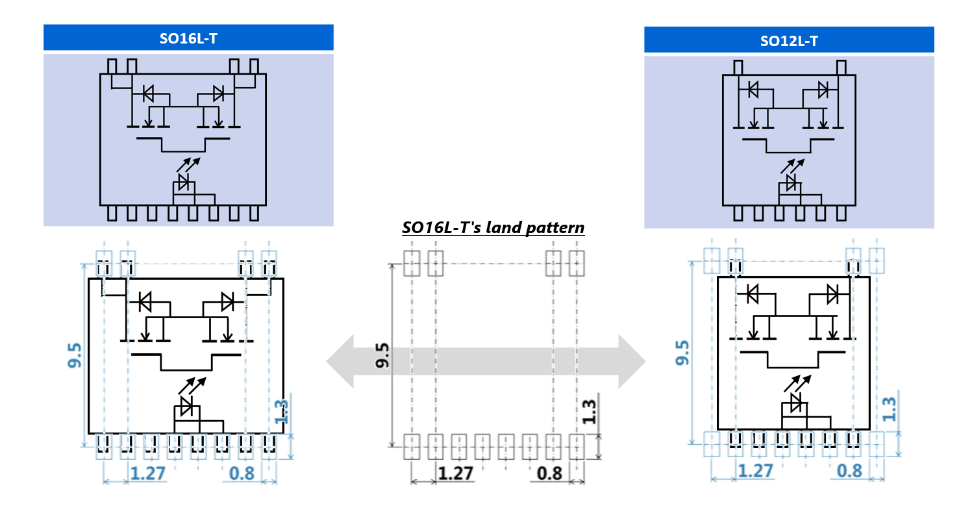

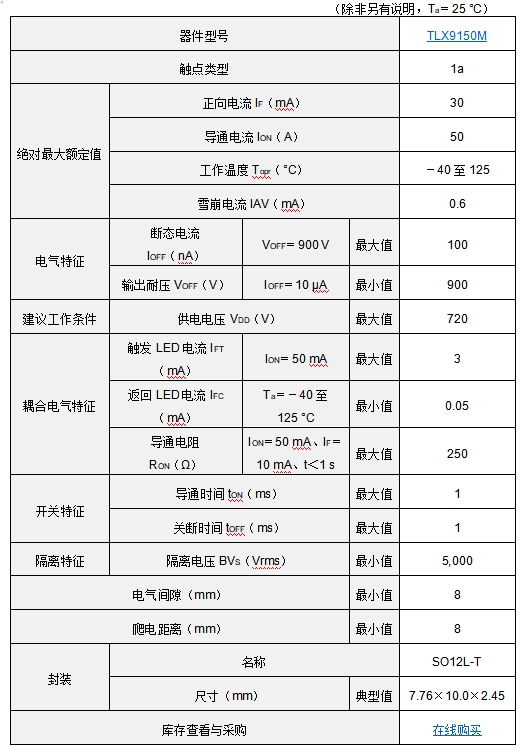

中国上海,2024年10月24日——东芝电子元件及存储装置株式会社(“东芝”)今日宣布,最新推出一款输出耐压为900 V(最小值)的车载光继电器[1]——TLX9150M,采用小型SO12L-T封装,非常适合400 V车载电池应用。现已开始批量供货。 电动汽车(EV)需要使用更高容量、更高电压的电池来延长续航里程并缩短充电时间,而且通过电池管理系统(BMS)实时监控和管理电池,以最大限度延长使用寿命并提高性能。此外,BMS还会监控电池与车身之间的绝缘情况,以确保安全。在必须应对高压的BMS中,常使用光继电器提供电气隔离。 用于电池系统的光继电器支持的耐压通常需要为系统电压的两倍,即对于400 V系统的光继电器输出耐压需要大于800 V。TLX9150M凭借900 V的输出耐压,适用于400 V系统。此外,TLX9150M还采用了最新的SO12L-T封装,比东芝SO16L-T封装小25%[2]。这一改进不仅有助于电池单元的小型化,而且还可以降低整体成本。同时,该封装的引脚间距和引脚布局与SO16L-T相同(如图1所示),可实现通用电路板焊盘设计。 图1:SO16L-T和SO12L-T引脚分配和焊垫线路 应用: 车载设备 -电池管理系统:电池电压监控、机械继电器粘连检测、接地故障检测等 -替换机械继电器 特性: -输出耐压:VOFF=900 V(最小值) -常开(1-Form-A)器件 -雪崩电流额定值:IAV=0.6 mA -隔离高压:5,000 Vrms(最小值) -通过AEC-Q101认证 -符合IEC 60664-1国际标准 主要规格: 注: [1] 在光继电器中,原边(控制)侧和副边(开关)侧实现了电气隔离。通过绝缘隔离屏障,可以控制直接连接至AC线路的开关,以及接地电位不同的设备之间的开关。 [2] SO16L-T封装尺寸(10.3×10.0×2.45 mm)与SO12L-T封装尺寸(7.76×10.0×2.45 mm)的比较。 关于东芝电子元件及存储装置株式会社 东芝电子元件及存储装置株式会社是先进的半导体和存储解决方案的领先供应商,公司累积了半个多世纪的经验和创新,为客户和合作伙伴提供分立半导体、系统LSI和HDD领域的杰出解决方案。 公司22,200名员工遍布世界各地,致力于实现产品价值的最大化,东芝电子元件及存储装置株式会社十分注重与客户的密切协作,旨在促进价值共创,共同开拓新市场,公司现已拥有超过7,971亿日元(49.6亿美元)的年销售额,期待为世界各地的人们建设更美好的未来并做出贡献。
